Scambiatore di calore a piastre saldobrasate

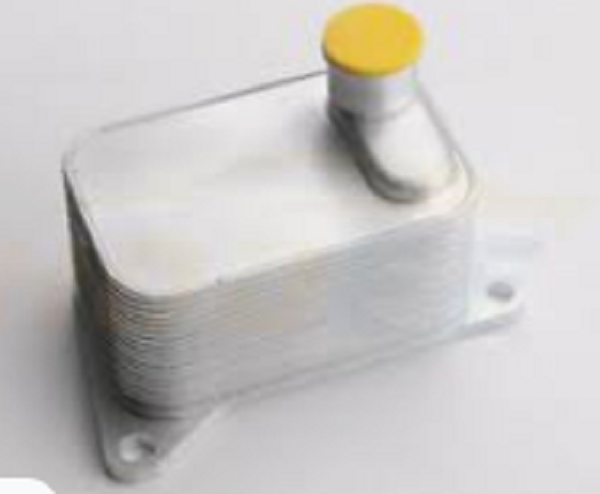

Scambiatore di calore a piastre saldobrasate in alluminio

Lo scambiatore di calore a piastre saldobrasate è un nuovo tipo di scambiatore di calore ad alta efficienza costituito da una serie di lamiere metalliche con una certa forma ondulata impilate e saldobrasate. Tra le varie piastre si formano sottili canali rettangolari e lo scambio di calore avviene attraverso le piastre. Rispetto agli scambiatori di calore a fascio tubiero convenzionali, il suo coefficiente di trasferimento del calore è molto più elevato a parità di resistenza al flusso e consumo energetico della pompa e tende a sostituire gli scambiatori di calore a fascio tubiero all'interno dell'intervallo applicabile.

Parametro tecnico dello scambiatore di calore a piastre saldobrasate:

Temperatura minima di esercizio:
temperatura di lavoro:
Pressione minima di esercizio: vuoto
Pressione minima di esercizio (refrigerante): 3,2 MPa
Pressione massima di esercizio (acqua): 2,5 MPa
volume a canale singolo: 0,4 l
portata massima lato acqua: 105m3/h
Modulo di combinazione del circuito: doppio circuito, singolo circuito

Tipo di scambiatore di calore a piastre saldobrasate:

Lo scambiatore di calore a piastre saldobrasate è uno scambiatore di calore suddiviso in cui la superficie di trasferimento del calore è formata da una piastra. Questo tipo di scambiatore di calore ha una struttura compatta e un'ampia area di scambio termico per unità di volume. I suoi tipi principali sono:
1. Scambiatore di calore a piastre a spirale È costituito da due piastre metalliche parallele mantenute a una certa distanza, e i fluidi freddo e caldo scorrono rispettivamente nei canali a spirale su entrambi i lati delle piastre metalliche. Questo tipo di scambiatore di calore ha un elevato coefficiente di scambio termico (da 1 a 4 volte superiore a quello di uno scambiatore di calore a fascio tubiero), una grande differenza di temperatura media (poiché il fluido freddo e caldo possono essere utilizzati per un flusso completo in controcorrente ), piccola resistenza al flusso e non è facile da condensare. Sporco; ma difficile da mantenere. La pressione di esercizio non supera i 2 MPa.
2. Scambiatore di calore a piastre piane E' composto da lamelle ondulate di una certa forma e guarnizioni alternativamente sovrapposte e assemblate per incastro con un telaio. I fluidi freddi e caldi scorrono rispettivamente attraverso i canali di flusso su entrambi i lati della piastra ondulata e scambiano calore attraverso le piastre. Le lastre ondulate sono solitamente punzonate da acciaio inossidabile, alluminio, titanio, molibdeno e altre lastre sottili con uno spessore di 0,5-3 mm. Il vantaggio dello scambiatore di calore a piastre è che ha un elevato coefficiente di scambio termico (da 2 a 4 volte superiore a quello dello scambiatore di calore a fascio tubiero), facile da smontare e lavare, e il numero di piastre può essere aumentato o diminuito per regolare l'area di trasferimento del calore. La pressione di esercizio di solito non supera i 2 MPa e la temperatura di esercizio non supera i 250°C.
3. Scambiatore di calore a piastre: è composto da fasci di piastre di scambio termico racchiusi in un collettore con ingresso e uscita del fluido freddo e caldo. Il fascio di piastre è costituito da piastre piane e alette corrugate alternativamente laminate e fissate mediante brasatura. I fluidi freddi e caldi scorrono attraverso entrambi i lati della piastra per scambiare calore e le alette aumentano l'area di trasferimento del calore, promuovono la turbolenza del fluido e migliorano l'attrezzatura. La struttura dello scambiatore di calore a piastre è molto compatta (l'area di scambio termico raggiunge i 4400 m2/m3), l'effetto di trasferimento del calore è buono e la pressione di esercizio può raggiungere i 15 MPa. Tuttavia, il suo processo di fabbricazione è complicato, il canale di flusso è piccolo e la perdita interna non è facile da riparare, quindi è limitata a fluidi puliti e non corrosivi, come gli scambiatori di calore per la separazione dell'aria.

Applicazione dello scambio termico a piastre saldobrasate:

UN. Refrigerazione: utilizzato come condensatore ed evaporatore.
B. HVAC: scambiatori di calore intermedi utilizzati con caldaie, scambiatori di calore intermedi per grattacieli, ecc.
C. Industria chimica: industria del carbonato di sodio, sintesi dell'ammoniaca, fermentazione alcolica, raffreddamento della sintesi della resina, ecc.
D. Industria metallurgica: riscaldamento o raffreddamento di acque madri di alluminato, raffreddamento del processo di produzione dell'acciaio, ecc.
e. Industria meccanica: vari raffreddamento a liquido di tempra, raffreddamento dell'olio lubrificante del riduttore, ecc.
F. Industria dell'energia elettrica: raffreddamento dell'olio del trasformatore ad alta tensione, raffreddamento dell'olio del cuscinetto del generatore, ecc.
G. Industria della carta: recupero del calore del processo di sbianca, riscaldamento del liquido di lavaggio della polpa, ecc.
H. Industria tessile: raffreddamento della soluzione alcalina di seta viscosa, raffreddamento della nitrocellulosa bollente, ecc.
io. Industria alimentare: sterilizzazione e raffreddamento di succhi di frutta, riscaldamento e raffreddamento di oli animali e vegetali, ecc.
J. Processo di grasso: base di sapone secco a pressione normale, riscaldamento o raffreddamento di vari fluidi di processo.
K. Riscaldamento centralizzato: teleriscaldamento con calore di scarto da centrali termiche, riscaldamento acqua per bagni.
l. Altri: petrolio, medicine, navi, desalinizzazione dell'acqua di mare, utilizzo geotermico.

FAQ:

D: Quanto dura il tempo di consegna?
A: Generalmente 5-7 giorni se la merce è in magazzino. O 15-20 giorni se la merce non è disponibile, si basa sulla quantità.
D: Fornite campioni? È gratuito o extra?
A: Sì, possiamo fornire campioni gratuitamente, ma non pagare per la spedizione.
D: Quali sono i termini di pagamento?
R: Pagamento
Se hai ulteriori domande, non esitare a contattarci.
